PoE für Kameras und WLAN planen: Leistungsbudget, Kabel und USV richtig dimensionieren

Fachlich geprüft von Robin Roeder, Geschäftsführer der SCREENUS GmbH · zuletzt geprüft am 16.09.2026.

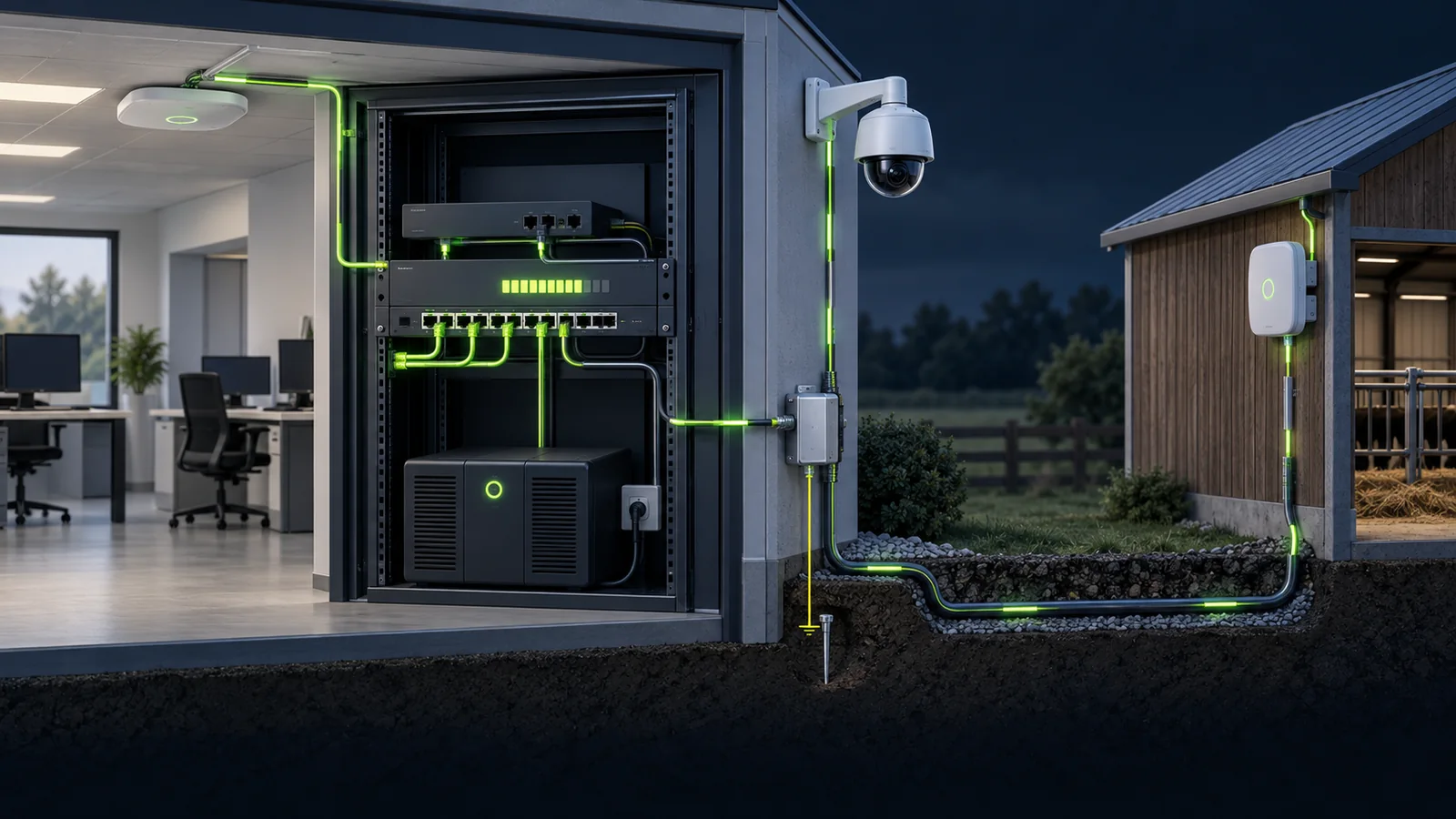

Eine Kamera oder ein Access Point braucht über Power over Ethernet nur ein Netzwerkkabel für Daten und Strom. Einfach wird die Planung dadurch aber nicht: PoE-Klasse, Leistung je Port, Gesamtbudget des Switches, Kabelverluste, Außenbereiche und die Laufzeit der USV müssen zusammenpassen. Sonst fällt ein Gerät gerade dann aus, wenn Infrarotlicht, Heizung oder hohe Funklast zusätzliche Leistung verlangen.

PoE-Klasse und Leistungsbudget sind zwei verschiedene Grenzen

Beim standardisierten PoE ist der Switch oder Midspan die speisende Seite, das sogenannte Power Sourcing Equipment. Kamera, Access Point oder Türcontroller sind die versorgten Geräte. Der IEEE-Standard 802.3 unterscheidet mehrere Leistungsklassen: 802.3af stellt am speisenden Port bis zu 15,4 Watt bereit, 802.3at bis zu 30 Watt und 802.3bt je nach Typ bis zu 60 oder 90 Watt. Wegen Leitungsverlusten kommt am Endgerät weniger an. Cisco nennt für die vier Stufen maximal 12,95, 25,5, 51 beziehungsweise 71 Watt am Verbraucher.

Diese Werte beantworten zunächst nur, was ein einzelner Port liefern kann. Zusätzlich besitzt jeder Switch ein gemeinsames PoE-Budget. Ein Gerät kann daher an einem passenden Port angeschlossen sein und trotzdem nicht starten, wenn die verfügbare Gesamtleistung bereits vergeben ist. Ubiquiti beschreibt diese „PoE Availability“ ausdrücklich als die Leistung, die ein Switch unter allen angeschlossenen Verbrauchern verteilen kann.

So entsteht eine belastbare Verbraucherliste

Für jedes Gerät werden Modell, Standort, erforderlicher PoE-Typ, maximale Leistungsaufnahme und besondere Betriebszustände dokumentiert. Bei Kameras können Infrarotbeleuchtung, Heizung, Wischer, PTZ-Antrieb oder zusätzliche Sensoren den Bedarf verändern. Bei Access Points sind Funkkonfiguration, USB-Zubehör oder PoE-Durchleitung mögliche Einflussfaktoren. Maßgeblich ist das aktuelle Datenblatt der tatsächlich eingesetzten Variante.

1. Endgeräte vollständig erfassen. Auch Gegensprechanlagen, Türcontroller, Sensor-Gateways und nachgeschaltete Geräte gehören in die Liste.
2. Maximalwerte statt Leerlaufmessung verwenden. Eine Messung bei Tag, mildem Wetter oder geringer Funklast zeigt nicht zwangsläufig den ungünstigsten Betriebszustand.
3. Portfähigkeit kontrollieren. Der konkrete Port muss die geforderte IEEE-Klasse unterstützen. Marketingbegriffe wie PoE, PoE+ oder PoE++ allein reichen für eine eindeutige Zuordnung nicht immer aus.
4. Gesamtbudget addieren. Die reservierte oder maximal benötigte Leistung aller gleichzeitig aktiven Geräte wird mit dem verfügbaren Budget des Switches verglichen.
5. Reserve begründen. Geplante Erweiterungen, Austauschgeräte und besondere Betriebszustände werden sichtbar berücksichtigt, statt die letzte freie Leistung rechnerisch vollständig zu verplanen.

Die Leitung ist Teil der Stromversorgung

PoE überträgt Daten und Energie über dieselbe Kupferverkabelung. Die Ethernet Alliance beschreibt standardisiertes PoE über Kabelstrecken bis 100 Meter. Diese Entfernung ist jedoch kein pauschales Versprechen für jede Installation: Patchkabel, Kupplungen, Kabelqualität, Temperatur und die geforderte Leistung beeinflussen den nutzbaren Aufbau. Cisco weist darauf hin, dass Leitungsverluste bei industriellen Umgebungen und hohen Temperaturen stärker ins Gewicht fallen können.

Bei Neubau oder Erweiterung sollten deshalb nicht nur Linkgeschwindigkeit und Aderbelegung geprüft werden. Wichtig sind auch Kabeltyp, Länge des gesamten Kanals, fachgerechte Anschlüsse und die Eignung für die Umgebung. Ein PoE-Extender oder ein zusätzlicher Switch verlängert den Weg nicht kostenlos: Er benötigt selbst Energie, verändert das Leistungsbudget und fügt einen weiteren Fehlerpunkt hinzu.

Außenbereiche brauchen ein eigenes Schutzkonzept

Kameras und Access Points an Fassaden, Hallen oder Stallgebäuden sind anderen Einflüssen ausgesetzt als Geräte im Büro. Axis empfiehlt für seine Außenkameras durchgängig geschirmte Netzwerkleitungen, einen lückenlosen Schirmweg und eine fachgerechte Erdung der speisenden Komponenten. Zusätzlich können PoE-taugliche Überspannungsschutzgeräte am Gebäudeeintritt und nahe einem weiter entfernten Außengerät sinnvoll sein.

Das ist keine Bastelaufgabe am Serverschrank. Erdung, Potentialausgleich, Blitz- und Überspannungsschutz müssen zum Gebäude, zur Leitungsführung und zu den örtlichen Vorgaben passen und gehören in die Hände qualifizierter Fachkräfte. Ein Metallgehäuse oder ein geschirmtes Patchkabel allein bildet noch keinen wirksamen Schutzpfad.

USV: Nicht nur den Switch anschließen

Eine USV am PoE-Switch hält Kameras oder WLAN nur dann sinnvoll verfügbar, wenn auch die benötigte Kette versorgt wird. Dazu können Router, Firewall, Glasfaserabschluss, Controller, Netzwerkaufzeichnung, Alarmübertragung und gegebenenfalls ein weiterer Verteilpunkt gehören. Bleibt nur die Kamera eingeschaltet, während Aufzeichnung oder Uplink ausfallen, ist das Betriebsziel möglicherweise trotzdem verfehlt.

Schneider Electric empfiehlt, sowohl Watt- als auch VA-Grenze der USV zu beachten. Die Laufzeit sinkt mit zunehmender Last. Sie muss deshalb für die tatsächlich angeschlossenen Komponenten und das gewünschte Szenario ermittelt werden. Herstelleranzeigen sind Schätzwerte; Batteriezustand, reale Last und frühere Entladevorgänge beeinflussen die Anzeige. Ein kontrollierter Test unter repräsentativer Last ist aussagekräftiger als eine theoretische Minutenangabe.

Welches Ziel soll die USV erfüllen?

Vor der Geräteauswahl wird festgelegt, was bei Stromausfall passieren soll. Für manche Standorte genügt die Überbrückung kurzer Unterbrechungen. An anderer Stelle muss die Verbindung bis zum Start eines Generators bestehen bleiben oder ein geordnetes Abschalten ermöglichen. Bei Sicherheits- und Alarmtechnik können zusätzliche fachliche und rechtliche Anforderungen gelten, die nicht automatisch durch eine allgemeine Netzwerk-USV erfüllt sind.

1. Kritische Funktion beschreiben. Soll die Kamera weiter aufzeichnen, soll ein Alarm übertragen werden oder muss nur die Netzwerkverbindung erhalten bleiben?
2. Den vollständigen Strompfad erfassen. Alle für diese Funktion benötigten Geräte werden der USV-Last zugeordnet.
3. Last und Laufzeit dimensionieren. Watt, VA, Leistungsspitzen, Batterietyp und Hersteller-Laufzeitdaten werden gemeinsam betrachtet.
4. Ausfall praktisch testen. Unter kontrollierten Bedingungen wird geprüft, ob Switch, Endgeräte, Uplink und Anwendung die Umschaltung überstehen.
5. Batterie und Ereignisse überwachen. Selbsttests, Alterung, Temperatur, Warnungen und echte Ausfälle müssen in Wartung und Monitoring einfließen.

Monitoring macht schleichende Engpässe sichtbar

Ein verwalteter Switch sollte nicht nur auf Link-Ausfälle überwacht werden. Relevant sind auch belegtes PoE-Budget, Leistung je Port, verweigerte Stromanforderungen, Neustarts und Übertemperatur. Wiederholte kurze Ausfälle können auf ein knappes Budget, einen fehlerhaften Anschluss, einen ungeeigneten Injektor oder einen ungünstigen Betriebszustand hindeuten.

Nach Firmwarewechseln, Gerätetausch und Erweiterungen wird die Berechnung erneut geprüft. Bei proprietären oder passiven PoE-Varianten ist besondere Vorsicht nötig: Spannung, Polarität und Gerätekompatibilität müssen eindeutig belegt sein. Standardkonforme Aushandlung darf nicht einfach vorausgesetzt werden.

Eine kompakte Abnahme für neue PoE-Strecken

Zur Abnahme gehören außerdem Sichtprüfung der Leitungswege, Messprotokoll der strukturierten Verkabelung, Kontrolle von Erdung und Überspannungsschutz sowie ein dokumentierter Soll-Ist-Vergleich des PoE-Budgets. Damit wird aus „das Gerät geht an“ ein nachvollziehbar betriebener Netzwerkdienst.
